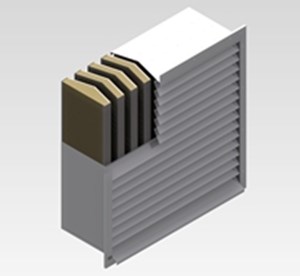

Protihlukové žaluzie

POUŽITÍ DÍLU

Protihlukové žaluzie ® se používají pro útlum hluku ventilačními otvory z prostorů zatížených nadměrným hlukem do vnějšího prostoru. Nejčastěji se používají v kompresorovnách, strojovnách a hlůčných výrobních provozech.



Uváděné parametry:

• šířka x výška x hloubka
• ochranné pletivo (O.P.) – oko:10x10 / 20x20
• materiál
• povrchová úprava dle RAL



Rám žaluzie se skládá ze samostatných ohýbaných ocelových profilů, které jsou v rozích snýtovány. Uváděný rozměr je světlost – skutečný rozměr je o 20mm menší. Hloubka protihlukové žaluzie je snadardně 400mm. Rámeček pro připevnění výrobku je 50mm.

Tlumící část je vyrobena ze svisle umístěných profilovaných listů, které jsou vyplněny tlumící hmotou. Jednotlivé listy jsou nýtovány do spodního a vrchního rámu žaluzie.

Přední maska žaluzie je vyrobena rovněž z ohýbaného ocelového plechu. Jednotlivé lamely jsou nýtovány do tlumících prvku žaluzie.



ROZMĚROVÁ ŘADA (standardně dodávané rozměry)

„A“ (šířka) [mm] : 400; 500; 630; 800; 900; 1000; 1250; 1400; 1600; 1800; 2000; 2200; 2400; 2500
“B “ (výška) [mm] : 400; 500; 630; 800; 900; 1000; 1250; 1400; 1600; 1800; 2000; 2200; 2400; 2500
„C“ (hloubka) [mm] : 400 (na žádost lze hloubku upravit)







KÓD VÝROBKU

Protihluková žaluzie

šířka x výška - hloubka

O.P. 10x10/20x20

materiál

RAL

VZOR OBJEDNÁVKY

Protihluková žaluzie	1250 x 800 - 400	10x10	Měď	-	2 ks
Protihluková žaluzie	1400 x 1800 - 400	20x20	Pozink	9016	5 ks



Hmotnost některých vybraných protidešťových žaluzií do potrubí:

Protihluková žaluzie	Hmotnost
0,5 m2	- kg
1,0 m2	- kg
2,0 m2	- kg





PŘIPRAVENOST PRO MONTÁŽ

Protihlukové žaluzie lze montovat na pozední rám nebo na vzduchotechnické potrubí. Montáž se provádí s horizontální polohou listů žaluzie. K pozednímu rámu nebo k vzduchotechnickému kanálu se připevní pomocí samořezných šroubů.

ÚDRŽBA, SERVIS

U protihlukových žaluzií se zpravidla servis neprovádí. Pouze u sacích žaluzií se občas provádí vizuální kontrola kvůli možnému zanášení ochranného pletiva. V zimních obdobích při nižších teplotách může dojít k namrzání žaluzií. Poté je kontrola nutná.

UPOZORNĚNÍ

Výrobce si vyhrazuje právo technických změn bez předchozího upozornění.
