VZT potrubní systémy
Systém hranatého vzduchotechnického potrubí IZOTECH
Tato část katalogu stanoví doporučené rozměry a provedení čtyřhranného potrubí SK.I.. Slouží jako projekční podklad a zároveň je závazný pro výrobu. Způsob předepisování je určen v části objednávka. Atypické tvary musí být výkresově specifikovány.
Vyrábíme také ocelové potrubí sk. II a sk. III svařované z černého nebo pozinkovaného plechu. Svařování pozinkovaného potrubí provádíme metodou migového pájení.
Potrubí SK.I. je použitelné pro přívod a odsávání vzduchu bez mechanických nečistot do teploty 100°C. Pro maximální podtlak nebo přetlak do 2,5 kPa.
Potrubí je běžně vyráběno z ocelového plechu pozinkovaného nebo černého na přání z plechu nerezového do tl. 1 mm. Je – li požadován plech nerezový nebo černý je nutné toto vyspecifikovat do objednávky.
Spojování na stěnách se provádí lemovými přehyby. Ke spojování potrubí se používají úhelníkové nebo ploché příruby.
Osazení kontrolních a čistících otvorů na troubě lze provést ve vzdálenosti 300 mm od pevné příruby. Označení otvoru musí být provedeno na výkrese.
Povrchová úprava je provedena je – li to nutné základním nátěrem.
Potrubí se nezkouší. Výrobce ručí za to,že provedení odpovídá požadavkům tohoto katalogu.
Provedení potrubí:
typ F – falcované potrubí
typ S – svařované potrubí
Materiál: plech pozinkovaný, plech černý, plech nerezový
| Tlaková stupnice | 1 | 2 | 3 | 4 | 5 |
|---|---|---|---|---|---|
| Dovolený tlak v Pa | 1000 | 25000 | -630 | -1000 | -2500 |
Vyžaduje – li to charakter provozu předepisuje projektant nulové pospojení potrubí.
OBLOUK, PŘECHODOVÝ OBLOUK
Objednávka: POTRUBÍ SK.I. OBLOUK a x b / b0
POTRUBÍ SK.I. PŘECHODOVÝ OBLOUK
a x b – a1 x b / b0
r < a1 900 = 150
r > a1 900 = 300
OBLOUK S VODÍCÍMI PLECHY
| Délka strany | Počet vodících plechů | Vzdálenost mezi vodícími plechy | ||
|---|---|---|---|---|
| a1 | a2 | a3 | ||
| 400 - 800 | 1 | a/3 | - | - |
| 900 - 1600 | 2 | a/4 | a/2 | - |
| 1800 - 2000 | 3 | a/8 | a/3 | a/2 |
Objednávka: POTRUBÍ SK.I. OBLOUK a x b / b0
r < a1 900 = 150
r > a1 900 = 300
KOLENO OSTRÉ
Objednávka: POTRUBÍ SK.I. KOLENO a x b
r < a1 900 = 150
r > a1 900 = 300
TROUBA ČTYČHRANNÁ
| Rozměr | L |
|---|---|
| < 1400 x 1400 | 1000, 1500, 2000, |
| > 1400 x 1400 | 1000 |
Objednávka: POTRUBÍ SK.I. TROUBA a x b L = L
VP – volná příruba
ODBOČKA
Objednávka: DLE OBJEDNÁVACÍHO LISTU

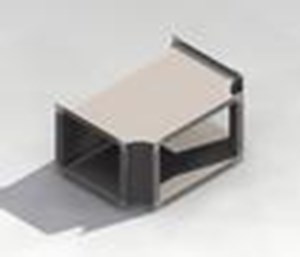

PŘECHOD
Objednávka: DLE OBJEDNÁVACÍHO LISTU
PŘECHOD NA KRUHOVÉ POTRUBÍ
Objednávka: DLE OBJEDNÁVACÍHO LISTU
ODSKOK
Objednávka: DLE OBJEDNÁVACÍHO LISTU
