Distribuční elementy

Vyústky

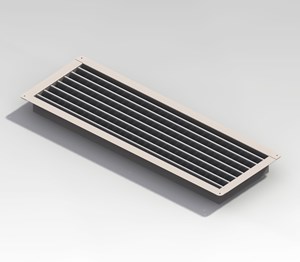

  1. Popis vyústky

    Vyústky jsou koncový vzduchotechnický element pro distribuci vzduchu v klimatizovaných, větraných a vytápěných prostorách.Dodávány jsou v pozinkovaném nýtovaném rámečku ve kterém je upevněna jedna řada lamelových listů. Řada lamel je vodorovná, shodná s delším rozměrem vyústky.

  2. Provedení

    Vyústky jsou určeny pro instalaci v prostředí chráněném proti povětrnostním vlivům. ČSN EN 60 721-3-3 a pro prostory BNV dle ČSN EN 1127-1. Dovolený rozsah teplot v místě instalace je od –20C° do +70C°.

Distribuční elementy Distribuční elementy






Vzduchotechnická podlahová obvodová výpusť

Podlahová výpusť

Použití dílu

Podlahová výusť je určena jako distribuční a koncový element VZT zařízení určeného pro větrání a klimatizaci obývaných prostor.

Podlahová verze je určena pro instalaci do podlahy k obvodovému zdivu.

Prostředí instalace – při zabudování do suchého prostředí kde přiváděný vzduch není zvlhčován je kastlík vyroben z pozinkovaného plechu (dále jen PZ) a záklop z nerezu 17 240 (17 348) (dále jen NR (NRX) ve všech případech se sjednocením povrchem (kartáčovaný). Nerezový kastlík je možné dodat ve třídě NR (NRX) při použití do vlhkého prostředí. Varianta nerezu NRX se používá ve zvlášť agresivním prostředí např. bazény, kde potravinářský nerez vykazuje stopy koroze.

Nákres



Montáž se provádí před zhotovením podlah, kde je potřeba min. výška podlah 200 mm. Vrchní hrana kastlíku by měla být od finální podlahové krytiny min. 12 mm. Kastlík je možné umístit až do rohu místnosti. Pro lepší spojení s obvodovým zdivem je možné použití montážní lišty. Dle délky výusti je stanoven počet připojovacích míst – nutno zajistit dle projektové dok. VZT. V krajní části kastlíku jsou stavěcí šrouby a otvory pro přikotvení k podlaze. Dotěsnění VZT přípojů se provádí dle stand. postupů. V rohách kastlíku výusti jsou stavěcí šrouby M8 a 4x otvor pr. 8,5 pro montáž na hmoždinky. Po usazení je třeba celý kastlík vypěnit montážní pěnou s min. objemovou roztažností.

Po montáži je třeba zajistit el. propojení veškerých elektricky vodivých komponentů!



Pohled shora Pohled z místnosti



Popis dílu

POV se skládají ze dvou dílů:

  • svařeného samonosného rámu „kastlíku„
  • záklopu „výusti„

Kastlík je plechový profilovaný samonosný svařenec (svářeno CuZn pájkou met. MIG). Z podélné boční hrany jsou napájecí krčky pr. 80 mm délky 60 mm (spojovníky) v rozteči 800 – 1400 mm dle spec.. Materiál dle spec.: PZ, NR nebo NRX.

Výusť je celonerezová, volně ložená na podlahu přes „lem“ a ze strany zdi je vypodložená do potřebné výšky. Lem je podélně na podlaze v místnosti a stand. na kastlík zakončuje i čela. V případě více výustí na kastlík jsou spoje bez lemu. Toto platí i u zakončení v rohu. Utěsnění obvodu spočívá pouze v rovnosti podlah a výusti. Výusť je opatřena lemem s přesahem cca 10 mm, mezi lem a podlahu se již žádné těsnění nevkládá. Tloušťka lemu je 1,0 mm. Povrch je z pohledové strany sjednocen dle stand. NR kuchyňského nábytku podélným hladkým brusem. Materiál dle spec.: PZ, NR nebo NRX.

POV

VZT parametry

Výusť:

  • jednořadá: 40 – 80 m3/hod. 20 – 50 Pa
  • dvouřadá: 70 – 150 m3/hod. 30 – 60 Pa

Doporučené rozmístění krčků kastlíku: 1 krček / 1 bm - z důvodu rovnoměrné distribuce vzduchu ze štěrbin.

Uváděné parametry

  • délka kastlíku - Lk
  • Počet výustí / zakončení L/P - x / L/P (max. délka 1200 mm)
  • rozteč x počet krčků - R x P
  • materiálové provedení - kastlík / výusť
  • Počet štěrbin výusti - není / jednořadá / dvouřadá

Uváděné parametry

Kód výrobku



POV-200 Délka kastlíku Rozteč krčků / počet materiál
POV-200Z Počet výustí / zakončení L/P Počet štěrbin materiál



Vzor objednávky

Podlahová výpusť POV-200 2200 1100 / 2 PZ 2 ks
Záklop POV-200Z 600 / 2 Dvouřadá / lem P NR 2 ks
Záklop POV-200Z 600 / 1 bez štěrbin / lem L NR 2 ks
